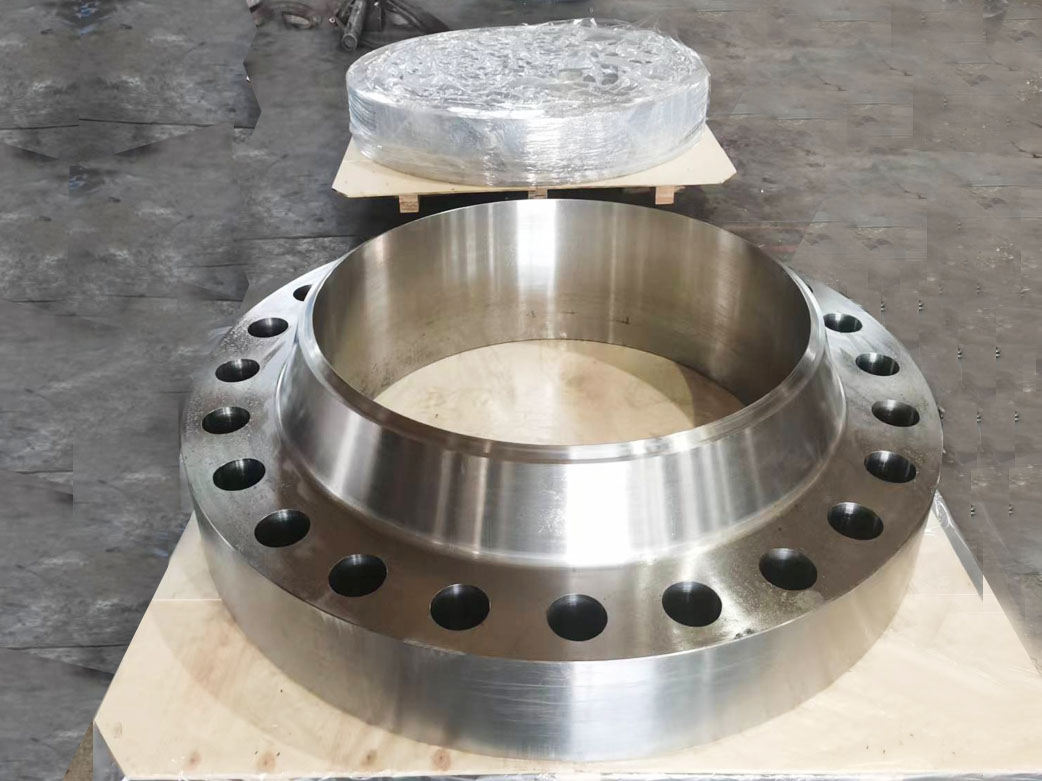

不锈钢法兰

在石油、天然气等能源开采以及化工等众多工业领域中，硫化氢（H₂S）作为一种常见且极具腐蚀性的气体，对管道系统构成了严峻挑战。硫化氢不仅具有强腐蚀性，还会引发应力腐蚀开裂等问题，严重威胁管道的安全运行。抗硫化氢法兰应运而生，成为保障管道系统在含硫环境中稳定、安全运行的关键部件。

在石油、天然气等能源开采以及化工等众多工业领域中，硫化氢（H₂S）作为一种常见且极具腐蚀性的气体，对管道系统构成了严峻挑战。硫化氢不仅具有强腐蚀性，还会引发应力腐蚀开裂等问题，严重威胁管道的安全运行。抗硫化氢法兰应运而生，成为保障管道系统在含硫环境中稳定、安全运行的关键部件。

 硫化氢腐蚀的威胁 硫化氢在工业环境中广泛存在，尤其在石油和天然气开采过程中，地层中的硫化氢会随着油气一同被开采出来。当硫化氢与水接触时，会形成酸性溶液，对金属材料产生强烈的腐蚀作用。这种腐蚀主要表现为均匀腐蚀、点蚀、氢致开裂（HIC）、硫化物应力腐蚀开裂（SSC）等形式。均匀腐蚀会使金属材料的厚度逐渐减薄，降低其承载能力；点蚀则会在金属表面形成小孔，成为腐蚀进一步发展的隐患；氢致开裂和硫化物应力腐蚀开裂更为危险，它们会在材料内部产生裂纹，最终导致管道破裂，引发泄漏事故，造成严重的环境污染和经济损失。

 抗硫化氢法兰的工作原理 抗硫化氢法兰通过特殊的设计和材料选择来抵御硫化氢的侵蚀。在设计方面，它通常具有更合理的结构，以减少应力集中点，降低因应力导致的腐蚀风险。例如，带颈对焊法兰采用了特殊的喇叭形体结构，这种结构能使焊口离接合面有较大距离，避免接合面受到焊接温度变形的影响，同时也有助于均匀分散管道内的压力和应力。 从材料角度来看，抗硫化氢法兰选用的钢材经过精心筛选和处理。这些钢材一般具有低硫、低磷含量，以减少杂质对材料耐腐蚀性的不利影响。同时，会添加一些合金元素，如铬（Cr）、镍（Ni）、钼（Mo）等。铬能在金属表面形成一层致密的氧化膜，提高材料的抗氧化和抗腐蚀能力；镍可以增强材料的强度和韧性，同时提高其在酸性环境中的耐腐蚀性；钼则有助于提高材料的抗点蚀和缝隙腐蚀性能。通过这些合金元素的协同作用，使法兰材料具备优异的抗硫化氢腐蚀性能。

 抗硫化氢法兰的应用领域 石油和天然气开采 在石油和天然气开采过程中，从井口到集输管道，再到处理厂的各个环节，都面临着硫化氢腐蚀的风险。抗硫化氢法兰广泛应用于这些管道系统中，确保油气的安全输送和处理。例如，在高含硫气田的开采中，井口装置的连接、集输管道的连接等部位都必须使用抗硫化氢法兰，以防止硫化氢对管道的腐蚀，保障生产的连续性和安全性。 化工行业 化工生产中，许多工艺过程会涉及到硫化氢或含硫化合物。如炼油厂的加氢装置、硫磺回收装置，以及一些以含硫原料进行生产的化工企业。在这些装置的管道系统中，抗硫化氢法兰用于连接管道、设备，防止硫化氢腐蚀导致的泄漏事故，保证化工生产的稳定运行。 海洋工程 海洋环境中不仅存在海水的腐蚀，一些海底油气田还含有硫化氢等腐蚀性气体。海上平台的油气输送管道、海水处理系统等都需要使用抗硫化氢法兰。这些法兰要同时具备抗海水腐蚀和抗硫化氢腐蚀的性能，以适应恶劣的海洋环境。

 抗硫化氢法兰的性能测试 为了确保抗硫化氢法兰在实际使用中能够可靠地抵御硫化氢腐蚀，需要进行一系列严格的性能测试。 氢致开裂（HIC）测试 常用的测试标准有 NACE TM0284 - 2016、GB/T 8650 - 2015 等。测试时，从法兰上切割出特定尺寸的试样，将其置于含有 NaCl 和 CH₃COOH 的酸化溶液（如 A 溶液）或合成海水溶液（如 B 溶液）中，在常温常压下暴露 96 小时。测试结束后，通过宏观检查和微观分析来评估试样表面和内部是否有裂纹形成，以此判断法兰材料对氢致开裂的敏感性。 硫化物应力腐蚀开裂（SSC）测试 依据 NACE TM0177 等标准进行。测试时，对试样施加一定的应力，并将其置于含硫化氢的酸性溶液中，观察在规定时间内试样是否出现裂纹。该测试主要评估法兰材料在硫化氢环境和应力共同作用下抵抗开裂的能力。

 抗硫化氢法兰的发展趋势 随着工业的不断发展，对管道系统在含硫环境下的安全运行要求越来越高，抗硫化氢法兰也在不断发展创新。一方面，材料研发持续深入，新型高性能材料不断涌现，如具有更优异耐腐蚀性和综合性能的合金材料。通过优化合金成分和微观结构，进一步提高法兰的抗硫化氢腐蚀能力和使用寿命。另一方面，制造工艺不断改进，采用先进的加工技术和质量控制手段，确保法兰的制造精度和质量稳定性。例如，利用数字化制造技术实现精准加工，通过严格的质量管理体系保证每一个法兰都符合高标准的性能要求。同时，随着智能化技术的发展，未来抗硫化氢法兰可能会集成一些智能监测功能，能够实时监测其腐蚀状态和工作性能，为管道系统的安全运行提供更可靠的保障。 抗硫化氢法兰在工业管道系统中起着至关重要的作用，它是抵御硫化氢腐蚀的坚固防线。通过不断优化材料选择、改进设计和制造工艺、加强性能测试以及探索智能化发展，抗硫化氢法兰将在未来的工业发展中持续为管道系统的安全稳定运行保驾护航。

 硫化氢腐蚀的威胁 硫化氢在工业环境中广泛存在，尤其在石油和天然气开采过程中，地层中的硫化氢会随着油气一同被开采出来。当硫化氢与水接触时，会形成酸性溶液，对金属材料产生强烈的腐蚀作用。这种腐蚀主要表现为均匀腐蚀、点蚀、氢致开裂（HIC）、硫化物应力腐蚀开裂（SSC）等形式。均匀腐蚀会使金属材料的厚度逐渐减薄，降低其承载能力；点蚀则会在金属表面形成小孔，成为腐蚀进一步发展的隐患；氢致开裂和硫化物应力腐蚀开裂更为危险，它们会在材料内部产生裂纹，最终导致管道破裂，引发泄漏事故，造成严重的环境污染和经济损失。

 抗硫化氢法兰的工作原理 抗硫化氢法兰通过特殊的设计和材料选择来抵御硫化氢的侵蚀。在设计方面，它通常具有更合理的结构，以减少应力集中点，降低因应力导致的腐蚀风险。例如，带颈对焊法兰采用了特殊的喇叭形体结构，这种结构能使焊口离接合面有较大距离，避免接合面受到焊接温度变形的影响，同时也有助于均匀分散管道内的压力和应力。 从材料角度来看，抗硫化氢法兰选用的钢材经过精心筛选和处理。这些钢材一般具有低硫、低磷含量，以减少杂质对材料耐腐蚀性的不利影响。同时，会添加一些合金元素，如铬（Cr）、镍（Ni）、钼（Mo）等。铬能在金属表面形成一层致密的氧化膜，提高材料的抗氧化和抗腐蚀能力；镍可以增强材料的强度和韧性，同时提高其在酸性环境中的耐腐蚀性；钼则有助于提高材料的抗点蚀和缝隙腐蚀性能。通过这些合金元素的协同作用，使法兰材料具备优异的抗硫化氢腐蚀性能。

 抗硫化氢法兰的应用领域 石油和天然气开采 在石油和天然气开采过程中，从井口到集输管道，再到处理厂的各个环节，都面临着硫化氢腐蚀的风险。抗硫化氢法兰广泛应用于这些管道系统中，确保油气的安全输送和处理。例如，在高含硫气田的开采中，井口装置的连接、集输管道的连接等部位都必须使用抗硫化氢法兰，以防止硫化氢对管道的腐蚀，保障生产的连续性和安全性。 化工行业 化工生产中，许多工艺过程会涉及到硫化氢或含硫化合物。如炼油厂的加氢装置、硫磺回收装置，以及一些以含硫原料进行生产的化工企业。在这些装置的管道系统中，抗硫化氢法兰用于连接管道、设备，防止硫化氢腐蚀导致的泄漏事故，保证化工生产的稳定运行。 海洋工程 海洋环境中不仅存在海水的腐蚀，一些海底油气田还含有硫化氢等腐蚀性气体。海上平台的油气输送管道、海水处理系统等都需要使用抗硫化氢法兰。这些法兰要同时具备抗海水腐蚀和抗硫化氢腐蚀的性能，以适应恶劣的海洋环境。

 抗硫化氢法兰的性能测试 为了确保抗硫化氢法兰在实际使用中能够可靠地抵御硫化氢腐蚀，需要进行一系列严格的性能测试。 氢致开裂（HIC）测试 常用的测试标准有 NACE TM0284 - 2016、GB/T 8650 - 2015 等。测试时，从法兰上切割出特定尺寸的试样，将其置于含有 NaCl 和 CH₃COOH 的酸化溶液（如 A 溶液）或合成海水溶液（如 B 溶液）中，在常温常压下暴露 96 小时。测试结束后，通过宏观检查和微观分析来评估试样表面和内部是否有裂纹形成，以此判断法兰材料对氢致开裂的敏感性。 硫化物应力腐蚀开裂（SSC）测试 依据 NACE TM0177 等标准进行。测试时，对试样施加一定的应力，并将其置于含硫化氢的酸性溶液中，观察在规定时间内试样是否出现裂纹。该测试主要评估法兰材料在硫化氢环境和应力共同作用下抵抗开裂的能力。

 抗硫化氢法兰的发展趋势 随着工业的不断发展，对管道系统在含硫环境下的安全运行要求越来越高，抗硫化氢法兰也在不断发展创新。一方面，材料研发持续深入，新型高性能材料不断涌现，如具有更优异耐腐蚀性和综合性能的合金材料。通过优化合金成分和微观结构，进一步提高法兰的抗硫化氢腐蚀能力和使用寿命。另一方面，制造工艺不断改进，采用先进的加工技术和质量控制手段，确保法兰的制造精度和质量稳定性。例如，利用数字化制造技术实现精准加工，通过严格的质量管理体系保证每一个法兰都符合高标准的性能要求。同时，随着智能化技术的发展，未来抗硫化氢法兰可能会集成一些智能监测功能，能够实时监测其腐蚀状态和工作性能，为管道系统的安全运行提供更可靠的保障。 抗硫化氢法兰在工业管道系统中起着至关重要的作用，它是抵御硫化氢腐蚀的坚固防线。通过不断优化材料选择、改进设计和制造工艺、加强性能测试以及探索智能化发展，抗硫化氢法兰将在未来的工业发展中持续为管道系统的安全稳定运行保驾护航。

HG/T 20615-2009 是钢制管法兰（Class 系列）标准。该标准规定了钢制管法兰（Class 系列）的公称尺寸、公称压力、材料、压力 - 温度额定值、法兰类型和尺寸、密封面、公差及标记等内容，适用于公称压力 Class150（PN2.0）~Class2500（PN42.0）的钢制管法兰和法兰盖。具体内容如下：

· 公称压力和钢管外径：直径在 DN15-DN600 时，公称压力设 Class150、Class300、Class600、Class900、Class1500、Class2500 六个等级；直径在 DN650-DN1500 时，公称压力范围定为 Class150、Class300、Class600、Class900 四个等级。标准中使用的钢管外径为 HG/T 20553 中所列的 1A 系列钢管外径尺寸，也是 ISO 4200 中第一系列。

· 法兰类型：包括带颈平焊法兰、带颈对焊法兰、整体法兰、长高颈法兰、承插焊法兰、螺纹法兰、对焊环松套法兰、法兰盖、孔板法兰以及夹套法兰共计 10 种。

· 密封面型式：有凸台面（RF）、榫HG/T 20615-2009 是钢制管法兰（Class 系列）标准。该标准规定了钢制管法兰（Class 系列）的公称尺寸、公称压力、材料、压力 - 温度额定值、法兰类型和尺寸、密封面、公差及标记等内容，适用于公称压力 Class150（PN2.0）~Class2500（PN42.0）的钢制管法兰和法兰盖。具体内容如下：

槽面（T/G）、环连接面（RJ）、凹凸面（M/FM）和全平面（FF）5 种。

· 连接尺寸：主要包括螺栓中心圆直径、螺栓孔直径、螺纹尺寸、螺栓个数、法兰外径等。

· 密封面尺寸：法兰的密封面尺寸按 ASME B16.5 中 SI 制。法兰密封面突台高度取 2mm（＜Class300）和 7mm（≥Class300）。

· 法兰内径：带颈平焊法兰的内径是根据钢管外径并考虑 1% 左右的外径偏差，加上适当的间隙而确定的，部分尺寸根据相关标准进行了调整。

颈部尺寸：相同规格的带颈平焊法兰、承插焊法兰和螺纹法兰的颈部尺寸完全一致，颈部可以是平行的直筒形或者颈部外侧斜度不大于 7°。

          A350LF2 是一种常用于低温环境的锻制碳素钢，其热处理工艺通常采用正火或正火加回火的方式，以获得良好的综合力学性能，满足低温工况下的使用要求。以下是具体的工艺介绍2：

· 正火处理：将法兰加热到能产生奥氏体组织的温度，一般加热温度在 880 - 910℃左右，保温足够的时间，使法兰整体达到均匀温度。保温时间根据法兰的厚度等因素来确定，确保组织充分转变。然后，将法兰从加热炉中取出，在静止空气中均匀冷却，从而得到细化的珠光体和铁素体组织，提高钢材的强度和韧性。

· 正火 + 回火处理：在正火之后，需要进行回火处理。将法兰重新加热到 590℃以上，通常在 590 - 670℃这个温度区间。同样，保温时间要根据壁厚来调整，但一般不低于 30 分钟。对于壁厚超过 25 毫米的锻件，保温时间至少为（壁厚 ×30 分钟 / 25 毫米）。保温结束后，再次在静止空气中冷却。回火的目的是消除正火过程中产生的内应力，进一步提高钢材的韧性和塑性，同时保持一定的强度。

      此外，A350LF2 法兰也可能会根据具体的使用要求和客户需求，采用淬火加回火的热处理工艺，即调质处理，来获得更高的强度和更好的综合性能，但这种情况相对较少。在实际生产中，具体的热处理工艺参数还需要根据法兰的尺寸、形状、生产批量以及相关的标准和技术要求等进行合理调整和确定。
