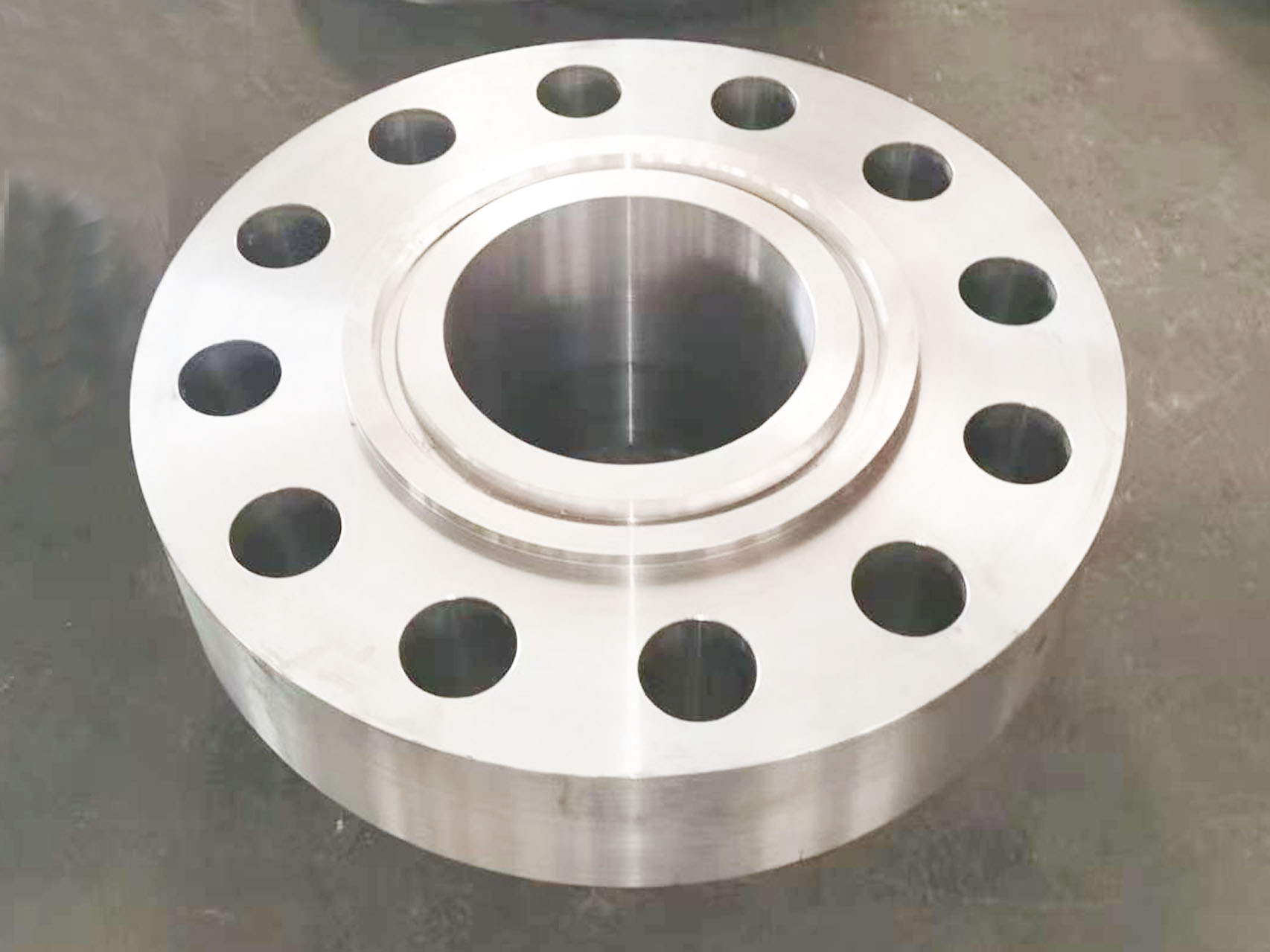

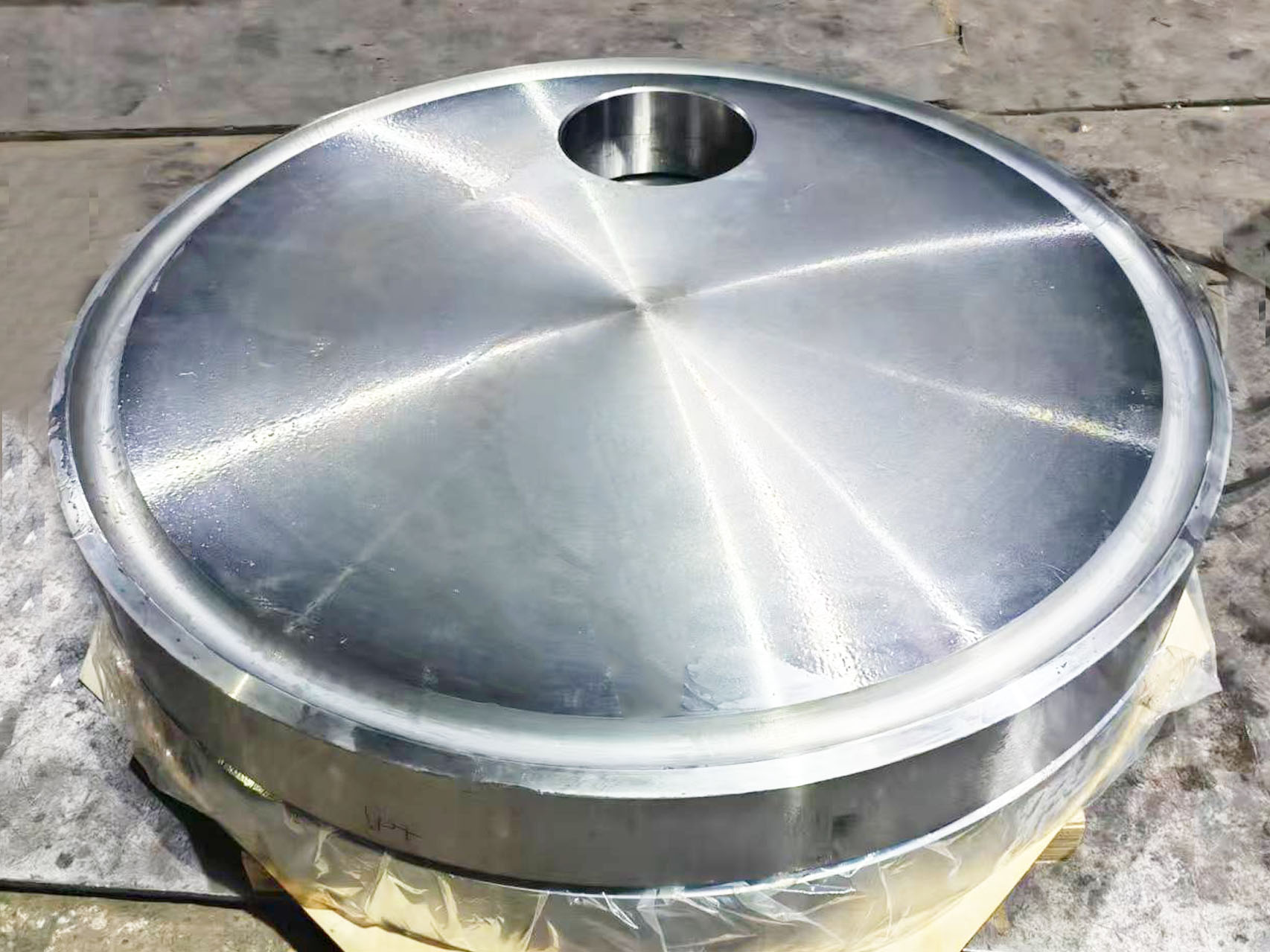

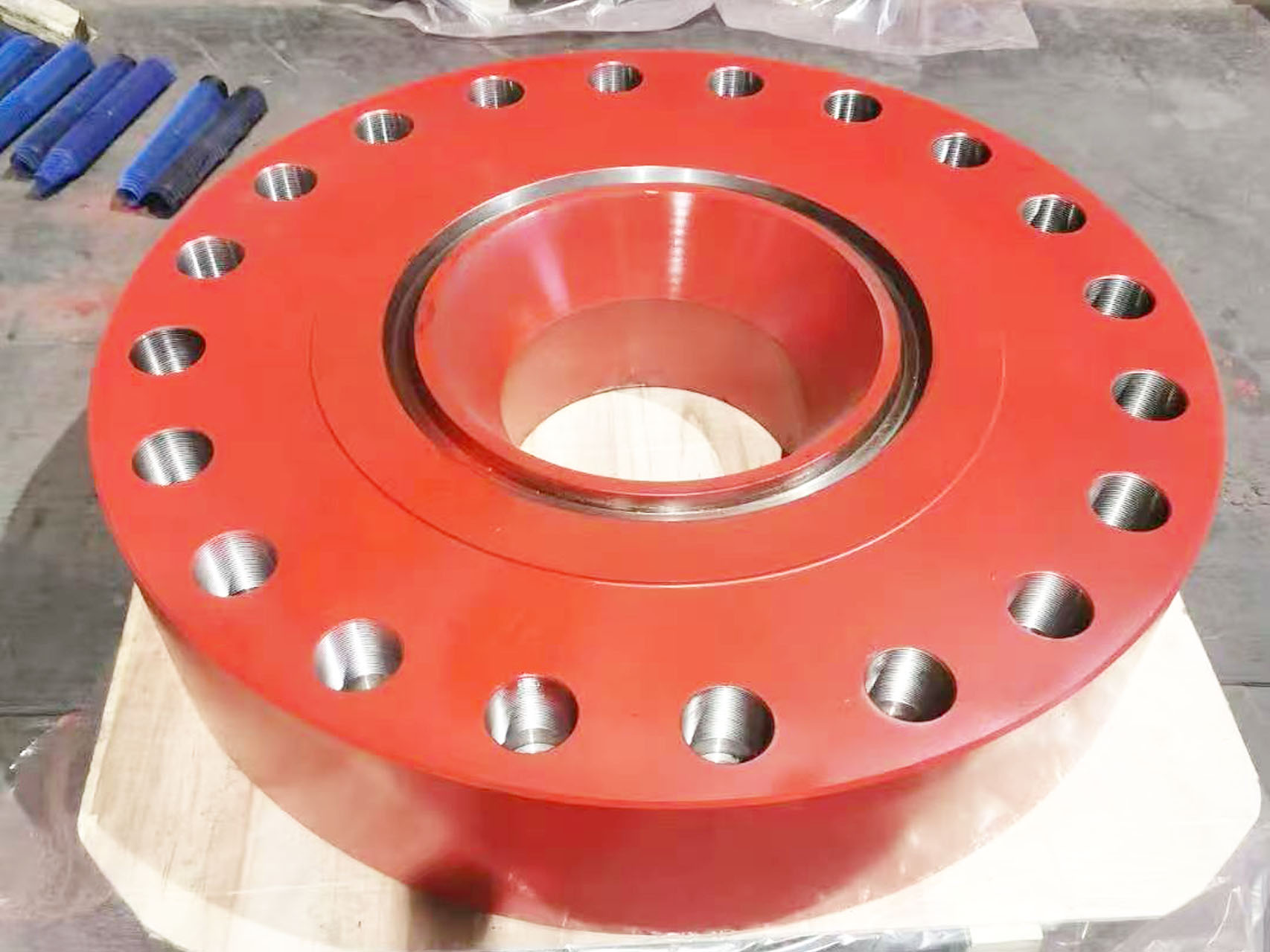

高压法兰

作者:admin     上传日期:2019-06-27     热度:
高压法兰高压法兰
高压法兰高压法兰


      高压法兰是一种用于连接高压管道系统的重要部件,在高压工况下起到密封和连接管道的作用,以下从定义、特点、应用、分类、标准等方面详细介绍:

一、定义

高压法兰是指在管道系统中,用于连接两段高压管道或设备,且能承受较高压力(通常工作压力大于 10MPa)的法兰盘。它通过螺栓与垫片的配合,实现管道连接处的密封,防止高压介质(如气体、液体)泄漏。

二、主要特点

  • 高强度材料:通常采用优质碳素钢(如 Q345B)、合金钢(如 12Cr1MoV)或不锈钢(如 304、316)等制造,以保证足够的抗压强度和抗腐蚀性。

  • 结构坚固:法兰盘厚度大、密封面设计精密(如凸面、凹面、榫槽面等),螺栓数量多且直径大,确保高压下的密封性能。

  • 密封要求高:搭配金属缠绕垫片、齿形垫片等高压专用垫片,结合严格的安装工艺(如螺栓均匀紧固),防止泄漏。

三、应用场景

  • 工业领域:石油化工、天然气开采与输送、电力行业(如高压蒸汽管道)、煤化工等,用于高压反应釜、高压管道、压缩机进出口等部位。

  • 能源行业:页岩气开采中的高压压裂管道、核电站高压回路系统等。

  • 其他场景:高压液压系统、航空航天领域的高压管路连接等。

四、常见分类方式

分类标准类型特点及应用
按结构形式整体法兰(IF)与管道或设备一体化铸造,强度高,用于高压、高温或腐蚀性介质。

对焊法兰(WN)法兰与管道通过对焊连接,焊接接头强度高,适用于高压、高参数管道。

带颈平焊法兰(SO)颈部较短,焊接工艺相对简单,适用于压力稍低的高压系统(如 10-25MPa)。
按密封面形式凸面(RF)、凹面(MF)常用组合密封面,适用于中高压场景,搭配非金属或金属垫片。

榫槽面(TG)密封面由榫和槽组成,垫片嵌入槽内,密封性能更好,适用于剧毒、易燃易爆介质。

环连接面(RJ)采用金属环形垫片,通过法兰面的梯形槽压紧,适用于超高压(如 100MPa 以上)或高温工况。
按压力等级PN16、PN25、PN40、PN63 等以欧洲体系为例,PN 表示公称压力,数值越大压力等级越高,对应法兰尺寸和厚度不同。

五、主要标准

  • 国内标准

    • GB/T 9112-9124:钢制管法兰标准,涵盖不同压力等级和结构形式。

    • HG/T 20592-20635:化工行业法兰标准,分欧洲体系和美洲体系。

  • 国际标准

    • ASME B16.5:美国机械工程师协会标准,广泛应用于石油、化工等领域。

    • EN 1092-1:欧洲法兰标准,与国内 HG/T 部分体系兼容。

六、安装与维护要点

  • 安装:螺栓需对称、均匀紧固,避免法兰面变形;密封面需清洁无损伤,垫片安装位置正确。

  • 维护:定期检查法兰连接处是否有泄漏、螺栓松动或腐蚀现象,高压工况下需按周期进行耐压试验(如液压试验、气压试验)。

七、与低压法兰的区别

  • 压力承受能力:高压法兰设计压力≥10MPa,低压法兰通常≤2.5MPa。

  • 材料与结构:高压法兰材料强度更高,法兰厚度、螺栓规格更大,密封面设计更复杂。

  • 应用场景:低压法兰多用于民用建筑给排水、低压气体管道等,高压法兰则适用于工业高压系统。


通过以上内容,可全面了解高压法兰的功能、应用及技术特点,其设计和制造需严格遵循相关标准,以确保高压工况下的安全运行。
