法兰连接的方法:法兰连接是管道通过连接件法兰及紧固件螺栓、螺母的紧固.压紧中间的法兰垫片而使管道连接起来的一种连接方法,法兰垫片根据不同的环境及工艺要求,选择不同的垫片。法兰连接是可拆卸接头,常用于管材和法兰阀门的连接、管道与法兰管件(盘式弯头,三通等)、法兰接口的设备连接等、法兰连接具有拆卸方便、连接强度高、严密性好等优点。

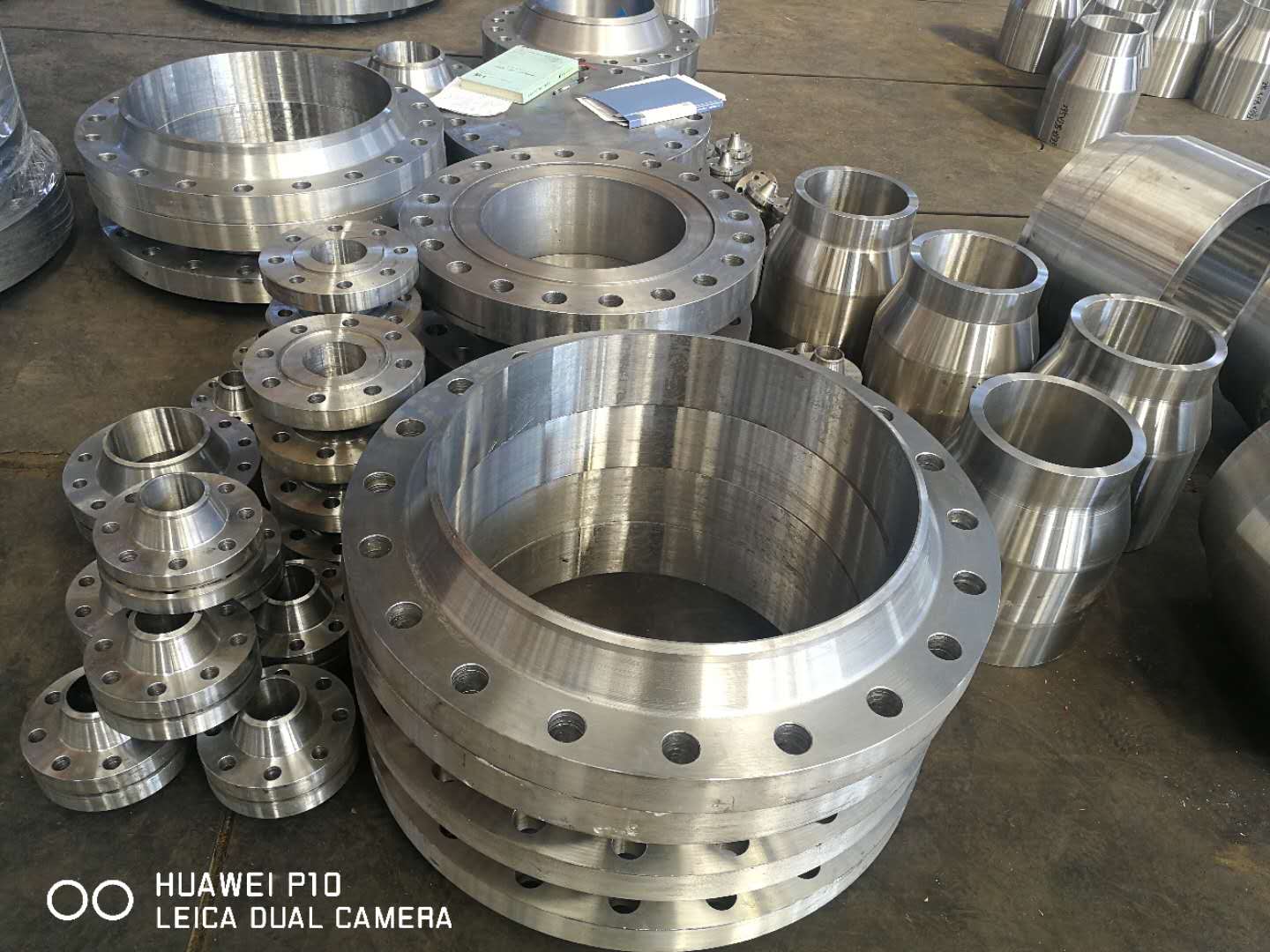

常用法兰:平焊法兰、丝扣法兰、平焊松套法兰、对焊法兰、卷边松套法兰等。锻造法兰成本较高,适用于高温高压的工作环境;卷式法兰质优价廉,一次成型最大可以做到7米。
丝扣法兰和钢管的连接为螺纹连接,主要用于镀锌钢管与带法兰的附件连接、安装时,在加工好的管螺纹上缠麻抹铅油,将具有内螺纹的法兰拧紧即可,非常简单方便。法兰内螺纹生产时要注意的事项:1.降低切削速度;2.防止螺丝攻与下孔偏心或倾斜;3.螺丝攻之夹持采用浮动式;4.攻牙夹持器改用可调整式;5.不贯通之下孔径,防止螺丝攻碰到孔底;6防止底孔的加工硬化;7.保持稳定进给;8.去除前一工序产生的铁屑;9.检测加工材料的硬度及组织机构.

内螺纹中径扩大
螺丝攻选定不适当
1.使用精度级数适合的螺丝攻
2.增加吃入部的长度
3.减少前角
4.选择同心宽铲背的丝锥
5.调整切削锥长的铲背角
切屑堵塞
1.应使用先端丝攻或螺旋丝攻
2.减少螺丝攻沟数,而扩大沟的容积
3.使用细牙螺纹
4.下孔径尽量加大
5.盲孔的场合尽可能加深底孔
6.缩短攻牙长度
7.改用他种切削油及注油方式
8.选用内冷式丝锥
使用条件不适当
1.调整切削速度
2.防止螺丝攻与下孔偏心或倾斜
3.螺丝攻或工作物之固定改用浮动式
4.进刀速度应适当而防止牙山变形
5.采取强制进刀方式(螺距进刀方式)
6.适当选用攻牙机的加工能力
7.防止主轴振动
8使用柔性攻丝锥
粘结
1.使用有表面氧化皮膜处理之螺丝攻
2.改用反熔着性较高的切削油
3.降低切削速度
4.改变切削角使适合被切削材质
5.选用内冷式丝锥
6.缩短螺纹部长度
内螺纹中径缩小
螺丝攻选定不适当
1.使用加大螺丝攻
A.对被切削材如铜合金、铝合金、铸铁等攻牙是扩大率较少的
B.被削材如为管状或薄板等容易反弹等
2.吃入间隙角要适当
3.加大切削角
4.加大前角
5.增加槽数
内螺纹外伤
回转推出时,尤其是丝攻将离开内螺纹口处,速度应适当以免有损伤发生
内螺纹中有切屑残留
1.提高丝锥锋利度,减少其须状切屑之残留
2.完全清除残留的切屑后,才以量规检查内螺纹
【下列全部是关于内螺纹加工面的问题】
吃入部长度不够
增加先端吃入部长度
切削角不适当
切削角须配合工作物材质
粘结
1.使用螺纹部有间隙角加工之螺丝攻
2.减少刃部厚度
3.使用经表面处理的螺丝攻
4.改变切削油种类及注油方式
5.降低切削速度
切屑堵塞
1.应使用先端丝攻或螺旋丝攻
2.加大下孔径
振波
过分锐利
1.减少切削角度
2.磨小螺纹部之间隙角
再研磨不适当
1.避免刃部厚度过小
2.不得研磨沟底
3-3有关螺丝攻耐久性的问题
丝锥折断
【下列有关螺丝攻耐久性的问题】
切屑堵塞
1.材质SKS2改用SKH
2.防止铁屑堵塞(或使用先端丝攻、螺旋丝攻、无沟丝攻)
3.加大容屑槽
4.清除底孔及加工工件周围的切屑
5.确保清除切屑空间
切削扭力过大
1.下孔径尽量扩大
2.缩短攻牙长度
3.改用细牙螺纹
4.为了增加螺丝攻之锐利度加大切削角
5.为了减少摩擦、扭力、螺纹部间隙角可以稍微加大,刃部厚度减少
6.使用螺旋丝攻
使用条件不适当
1.降低切削速度
2.防止螺丝攻与下孔偏心或倾斜
3.螺丝攻之夹持采用浮动式
4.攻牙夹持器改用可调整式
5.不贯通之下孔径,防止螺丝攻碰到孔底
6防止底孔的加工硬化
7.保持稳定进给
8.去除前一工序产生的铁屑
9.调查加工材料的硬度及组织机构的均一性
再研磨不适当
1.不得研磨沟底
2.避免刃厚过小
3.耗损部应磨掉
4.提早再研磨时间
刃部崩欠
螺丝攻选定不适当
1.减少切削角度
2.变换螺丝攻材质
3.降低硬度
4.吃入部加长
5.防止切屑堵塞(应使用旋沟丝攻)
6.缩短螺纹长度
7.磨损部全部清除
8.避免刀刃厚度过小
使用条件不适当
1.降低切削速度
2.防止中心偏差,避免吃入时衡
3.不贯通孔时,不得急速回转
4.增加吃入部长度
5.使用柔性攻丝夹具
6.提高同轴度
7.防止底孔加工时的加工硬化
免责声明:本文系网络转载,版权归原作者所有。但因转载众多,或无法确认真正原始作者,如涉及作品版权问题,请与我们联系,我们将在第一时间协商版权问题或删除内容!内容为作者个人观点,并不代表本公众号赞同其观点和对其真实性负责!
钢制管法兰的标准
HG/T 20615-2009 是钢制管法兰(Class 系列)标准。该标准规定了钢制管法兰(Class 系列)的公称尺寸、公称压力、材料、压力 - 温度额定值、法兰类型和尺寸、密封面、公差及标记等内容,适用于公称压力 Class150(PN2.0)~Class2500(PN42.0)的钢制管法兰和法兰盖。具体内容如下:

· 公称压力和钢管外径:直径在 DN15-DN600 时,公称压力设 Class150、Class300、Class600、Class900、Class1500、Class2500 六个等级;直径在 DN650-DN1500 时,公称压力范围定为 Class150、Class300、Class600、Class900 四个等级。标准中使用的钢管外径为 HG/T 20553 中所列的 1A 系列钢管外径尺寸,也是 ISO 4200 中第一系列。
· 法兰类型:包括带颈平焊法兰、带颈对焊法兰、整体法兰、长高颈法兰、承插焊法兰、螺纹法兰、对焊环松套法兰、法兰盖、孔板法兰以及夹套法兰共计 10 种。
· 密封面型式:有凸台面(RF)、榫HG/T 20615-2009 是钢制管法兰(Class 系列)标准。该标准规定了钢制管法兰(Class 系列)的公称尺寸、公称压力、材料、压力 - 温度额定值、法兰类型和尺寸、密封面、公差及标记等内容,适用于公称压力 Class150(PN2.0)~Class2500(PN42.0)的钢制管法兰和法兰盖。具体内容如下:
槽面(T/G)、环连接面(RJ)、凹凸面(M/FM)和全平面(FF)5 种。
· 连接尺寸:主要包括螺栓中心圆直径、螺栓孔直径、螺纹尺寸、螺栓个数、法兰外径等。
· 密封面尺寸:法兰的密封面尺寸按 ASME B16.5 中 SI 制。法兰密封面突台高度取 2mm(<Class300)和 7mm(≥Class300)。
· 法兰内径:带颈平焊法兰的内径是根据钢管外径并考虑 1% 左右的外径偏差,加上适当的间隙而确定的,部分尺寸根据相关标准进行了调整。
颈部尺寸:相同规格的带颈平焊法兰、承插焊法兰和螺纹法兰的颈部尺寸完全一致,颈部可以是平行的直筒形或者颈部外侧斜度不大于 7°。
A350LF2法兰的热处理工艺
A350LF2 是一种常用于低温环境的锻制碳素钢,其热处理工艺通常采用正火或正火加回火的方式,以获得良好的综合力学性能,满足低温工况下的使用要求。以下是具体的工艺介绍2:
· 正火处理:将法兰加热到能产生奥氏体组织的温度,一般加热温度在 880 - 910℃左右,保温足够的时间,使法兰整体达到均匀温度。保温时间根据法兰的厚度等因素来确定,确保组织充分转变。然后,将法兰从加热炉中取出,在静止空气中均匀冷却,从而得到细化的珠光体和铁素体组织,提高钢材的强度和韧性。
· 正火 + 回火处理:在正火之后,需要进行回火处理。将法兰重新加热到 590℃以上,通常在 590 - 670℃这个温度区间。同样,保温时间要根据壁厚来调整,但一般不低于 30 分钟。对于壁厚超过 25 毫米的锻件,保温时间至少为(壁厚 ×30 分钟 / 25 毫米)。保温结束后,再次在静止空气中冷却。回火的目的是消除正火过程中产生的内应力,进一步提高钢材的韧性和塑性,同时保持一定的强度。
产品名称 | 产品标准 | 产品规格 | ||||||||||
高径、活套 | ANSI B16.5; B16.47 ;DIN API6A;JIS EN BS | 1/2"--60" | ||||||||||
材料标准 | 化学成分 | C% | Mn% | P% | S% | Si% | Ni% | Cr% | Cu% | Mo% | Nb% | V% |
≤0.30 | 0.60-1.35 | ≤0.035 | ≤0.040 | 0.15-0.30 | ≤0.40 | ≤0.30 | ≤0.40 | ≤0.12 | ≤0.02 | ≤0.08 | ||
| 尺寸规定 | Rm(Mpa) | ReH(Mpa) | A(%) | Z(%) | 冲击试验 | Akv(J) | HBW | ||||
485-655 | ≥250 | ≥22 | ≥30 | ≥20 | 150-197 | |||||||
热 处 理 规 范 | ||||||||||||
热处理方式 | 装炉温度 | 升温速度 | 加热温度 | 保温时间 | 冷却介质 | 设备及测控、温仪 | ||||||
淬火 | ≤900℃ | 随炉 | 900±10℃ | 1.4min/mm | 水(≤30℃) | 热处 | 台车式电阻炉、井式炉 | |||||
回火 | ≤500℃ | 随炉 | 600±10℃ | 1.5min/mm | 空冷 | 测控 | 热电偶、数显调节仪 | |||||

此外,A350LF2 法兰也可能会根据具体的使用要求和客户需求,采用淬火加回火的热处理工艺,即调质处理,来获得更高的强度和更好的综合性能,但这种情况相对较少。在实际生产中,具体的热处理工艺参数还需要根据法兰的尺寸、形状、生产批量以及相关的标准和技术要求等进行合理调整和确定。
平焊法兰操作流程
根据搜索结果,平焊法兰的操作流程可系统归纳为以下六大步骤,涵盖准备、装配、焊接、检测及试压全过程,适用于大多数工业管道现场安装场景:
准备阶段
材料检查:核对法兰、管件、垫片、螺栓的规格、材质与数量,确保无裂纹、变形或锈蚀。
端面清洁:用砂纸/钢丝刷清除管道端面及法兰密封面的油污、锈迹,露出金属光泽;密封面不得有径向沟槽。
工具准备:备齐角尺、水平仪、扭矩扳手、氩弧焊机、电焊机、冷却水回路及必要的个人防护用品。
定位与点焊
插入深度:将管端插入法兰内径约 2/3 处,保证内壁基本齐平,局部错口 ≤ 1 mm 且不超过壁厚 10 %。
垂直度校正:用 90° 角尺在 0°、90°、180°、270° 四个方向测量,使法兰密封面与管道轴线垂直,倾斜度 ≤ 1 mm。
点焊固定:先在 120° 均布三点进行点焊,再次复测垂直度无变化后,视情况补加第四点;点焊长度 10–15 mm,厚度 ≥ 3 mm。
正式焊接
焊接顺序:采用“氩弧焊打底 + 手工电弧焊盖面”工艺;先焊法兰外侧角焊缝,再按设计要求决定是否补焊内侧角焊缝(低压系统通常仅外侧)。
焊接参数:
– 氩弧焊:电流 80–120 A,焊丝 Ø2.0–2.5 mm,背面氩气保护 8–12 L/min。
– 电弧焊:电流 90–140 A,焊条 Ø2.5–3.2 mm,保持 4–6 mm 短弧,焊速均匀。
层间温度:≤ 150 ℃;每焊完一层用不锈钢刷清理焊渣。
冷却措施:若壁厚 ≥ 6 mm 或材料易变形,焊接过程中通 2 L/min 冷却水(或湿布包裹法兰外圆)控制热输入。
焊后检查
外观:焊缝饱满、无咬边、气孔、裂纹,焊脚高度 ≥ 管壁厚 0.7 倍。
几何:用平板对研法兰密封面,接触率 ≥ 75 %,局部间隙 ≤ 0.05 mm;密封面倾斜度 ≤ 0.5 mm。
无损检测:重要或高温高压管线按设计比例进行 PT(渗透)或 RT(射线)抽检,Ⅱ级合格。
安装垫片与螺栓
垫片选型:常温低压采用 1 mm 耐油石棉橡胶垫(安装前用机油浸泡 4 h);高温或不锈钢系统选用石墨金属缠绕垫。
安放:垫片内径与法兰密封面内径对齐,不得遮挡流道。
