法兰衔接之间的间隙有多大，密封原理是什么？
作者：admin 上传日期：2019-08-14 热度：
在一些机械设备中，经常看到两台机器之间的连接以法兰方式终止。例如，减速机和电动机之间的部分连接是通过法兰连接的。常见的可拆卸结构有法兰连接、螺纹连接和插座连接。法兰衔接优良缺陷：法兰连接强度和密封性较好。它可用于设备和管道，因此是应用最广泛的。但是，法兰连接时，不能快速组装拆卸，制造成本高。
法兰衔接结构及密封原理
法兰衔接结构是由一对法兰、若干螺栓、螺母和垫片组成的组合体。因此，法兰衔接设计中的主要问题是防止媒体泄露。法兰密封原理：法兰在螺栓预紧力作用下，压缩密封面之间的垫片。当单位面积垫片上的压力达到一定值时，垫片会变形并压紧，密封面上的凸起和凸起会被填满。在工作状态下，内部压力的轴向力被拉伸，从而减小了压缩力。垫片的弹性足以补偿变形，密封的比压不小于某一值(工作密封压力-密封表面与垫片之间的最小比压必须保持)。坚持良好的密封。相反，如果回弹不足，预紧密封的比压低于工作密封的比压。使密封重新出现裂纹，密封就会失效。可以看出，为了保证螺旋法兰衔接的密封性和防漏性，必须保证法兰密封面上的理论比压。预紧压力不应低于垫片预紧压力，应高于工作密封的比压。
平焊法兰-法兰圆盘焊接在设备圆柱体或管道上，制作很简单，使用也很广泛，但是它的刚性较差。

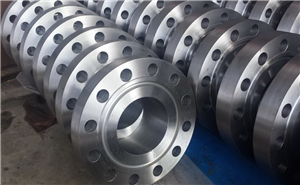

对焊法兰-对焊法兰又称高颈法兰或长颈法兰，颈部的存在提高了法兰的刚度，降低了根部的弯曲应力，因为颈部的厚度比气缸的厚度大。另外，法兰与圆柱体或管壁之间的连接是对焊的。
松式法兰-法兰未直接固定在壳体上，或虽固定，但不能保证法兰与壳体整体承受螺栓载荷结构被归类为松式法兰。
活套法兰-法兰盘可由不同于设备的材料制成，也可由铜、铝、陶瓷、石墨和非金属材料的管道制成。
甲型平焊法兰-直接焊接在容器的气缸或气缸盖上。拧紧和工作时，会给容器壁带来额外的弯曲力矩，法兰圆盘本身的刚度较小。因此，它适用于较低的压力水平和较小的气缸直径范围。
乙型平焊法兰-B型法兰具有圆柱形短截面，壁厚不小于16 mm。通过这一短截面，不仅可以提高整个法兰的刚度，而且可以避免容器壁承受额外的弯曲力矩。因此，它适用于较大直径和高压力条件。对于PN0.25-1.6压力等级，较大直径范围也可用于较小直径范围内的2.5和4.0压力等级。适用直径范围为300-3000毫米，温度范围为-20-350摄氏度。
长颈对焊法兰是一种新型的平焊法兰，它将已型平焊法兰的短节替换为根部较厚的颈部，从而更有效地提高了法兰的整体刚度。同时，法兰与设备衔接对焊，适用于更高的压力范围（PN 0.6Mpa 6.4Mpa）和直径范围（DN300mm 2000mm），适用温度范围为-20 C.-450 C。B型平焊法兰中DN 2000 mm以下的规格包含在规则中。长颈对焊法兰。两个法兰的连接尺寸与法兰的厚度相同。因此，可以用轧制长颈对焊法兰代替DN2000 mm以下的B型平焊法兰，以降低法兰的消耗成本。
